現代の産業および電気システムでは、ケーブルの接続と保護が重要です。ケーブルと機器を接続する不可欠なコンポーネントとして、ケーブルグランドはケーブルの安全な設置を保証するだけでなく、防塵、防水、爆発防止などの複数の保護も提供します。ケーブルグランドは、建設、機械製造、石油化学、鉄道輸送、およびその他の高需要フィールドに重要な役割を果たします。この記事では、ケーブルグランドの定義、種類、アプリケーションシナリオ、および選択ポイントを体系的に紹介し、読者が電気安全性におけるこの重要なコンポーネントの重要な価値を完全に理解できるようにします。
コンテンツ
中国語の「ケーブル固定ヘッド」または「ケーブルクランプヘッド」として一般的に知られているケーブルグランドは、ケーブルを電気機器にしっかりと導入するために使用される機械装置であり、シーリング、防塵、防水、爆発防止などの機能を備えています。緊張、振動、ねじれによる損傷。
ケーブル固定ヘッドは、電源ケーブル、制御ケーブル、通信ケーブルなど、さまざまな種類のケーブルに適用でき、その材料は多様で、金属および非金属のオプションがあります。これは、近代的な産業用電気システムで不可欠な役割を果たしており、機器の安全な動作とシステムの安定した接続を確保するための重要なコンポーネントです。
ケーブル腺のコア機能には、ケーブルの固定、シーリング保護、ストレス緩和、接地シールド、爆発防止の分離が含まれます。プルと振動によって引き起こされるゆるい配線を防ぐために、機器の入口にケーブルをしっかりと固定するだけでなく、水、ほこり、油などの外部物質がシーリング構造を介して機器に入るのを効果的に防ぐことができ、それにより全体的な保護レベルが改善されます。動的または過酷な環境では、腺はケーブルの機械的応力を分散させ、ケーブルの寿命を延ばすこともできます。さらに、シールドされたケーブルまたは危険な領域の場合、ケーブルグランドは、電磁干渉シールドまたは爆発的な分離機能を提供し、システムが高リスクの高リスク環境で安定かつ安全に動作できるようにすることができます。
要約すると、ケーブル腺の機能は、「ケーブルスレッド穴」の簡単な理解をはるかに超えています。それは統合されます機械的信頼性, 環境シーリング, 安全分離, 電磁保護そして電気接続の長期運転とメンテナンス、および現代の電気工学の不可欠な重要な要素です。各機能を正しく理解することは、現場でのエンジニアリング担当者が選択と設置中に判断と運用を行うために重要です。
ケーブル腺には多くの種類があり、材料、構造、使用などに応じて次のカテゴリに分けることができます。
資料による分類：

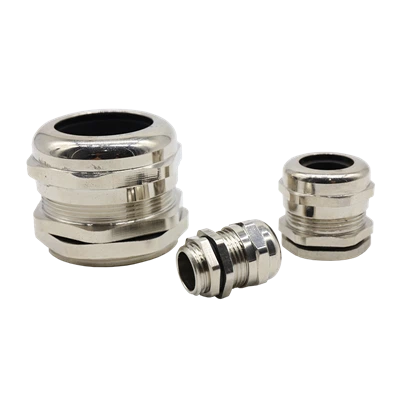

- 金属タイプ：真鍮、ステンレス鋼、高温抵抗、腐食抵抗など、重工業や過酷な環境に適しています。

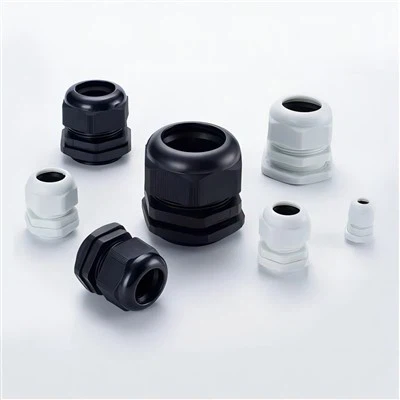

- ナイロンタイプ（プラスチックタイプ）：軽量、費用対効果、一般的な産業および市民シナリオに適しています。
- 複合タイプ：パフォーマンスとコストの両方を考慮して、金属とプラスチックの組み合わせ。
構造関数による分類：
- 通常のケーブル腺：屋内制御システムで広く使用されている基本的な固定およびシーリング機能。
- 防水タイプ：屋外または湿度の高い環境に適した高レベルのIP保護パフォーマンスを備えています。
- 爆発防止タイプ：爆発的な基準を満たしており、爆発的な地域で特別に使用されています。
- シールドタイプ（EMCタイプ）：シールドケーブルの接地および干渉防止の機会に適しています。
インストール方法による分類：
- スレッドインストールタイプ：さまざまなボックスアパーチャに適した、スレッドマッチングでロックされています。
- バヨネットタイプ/クイックコネクタタイプ：スレッドは不要、簡単に迅速に分解してメンテナンスできます。
ケーブルグランドを選択するとき、最も重要な考慮事項は、ケーブルと機器との互換性です。まず、腺のクランプ範囲が、効果的な固定とシーリングを実現するために使用されるケーブルの外径と一致するようにする必要があります。第二に、設置環境に応じて、特に屋外、湿気、腐食性、またはほこりっぽい環境で、適切な保護レベルを選択する必要があります。さらに、腺のスレッドタイプもデバイスインターフェイスと一致して、取り付けの締め付けと完全なシーリングを確実にする必要があります。
材料の選択も同様に重要です。真鍮やステンレス鋼などの金属材料は、高温、高強度、または爆発的な場所に適していますが、ナイロンなどのプラスチック材料は、コストに敏感で穏やかな環境に適しています。電磁互換性を必要とするシステムでは、EMC機能を備えたシールド腺も選択して、ケーブルシールドと地面の間の信頼できる接触を確保する必要があります。同時に、石油化学や採掘などの特別な場所の場合、オンサイトの安全性を確保するために、国際的な爆発基準を満たす爆発防止製品を選択する必要があります。
一般に、適切なケーブルグランドを選択するには、ケーブル仕様, 環境を使用します, 機械的ストレス, 保護レベル、 そして特別な機能。正確なマッチングを達成することによってのみ、電気システムの安全で安定した効率的な動作を確保できます。
ケーブルグランドは、ケーブルへのアクセスと電気接続を含むほとんどすべての産業で広く使用されており、産業機器の不可欠な重要なコンポーネントです。配布キャビネット、周波数コンバーター、制御ボックス、PLCシステムなどの電力および自動化制御システムでは、ケーブルグランドを使用して、ケーブルインレットとアウトレットの安定性とシーリングを確保し、ケーブルが脱落したり、外部の不純物を脱落させたり、侵入したり、制御システム全体の信頼できる動作を確保したりします。
機械の製造、鉄道輸送、船舶、航空宇宙などの高振動および高強度の労働条件では、腺はケーブルの頻繁な動きによって引き起こされる緊張とストレスを緩和し、機器の操作中のケーブル損傷または故障を防ぎます。同時に、風力発電、太陽光発電、通信、照明システムなどの屋外用途では、高保護防水性および防塵性のケーブル腺が、ケーブルインターフェイスが依然として安定しており、厳しい気候環境で信頼性が高いことを保証します。
石油化学、炭鉱、天然ガスなどの危険な地域の場合、ATEXおよびIECEX認定を備えた爆発防止ケーブル腺を使用することが重要です。これらの場合、ケーブル腺には機械的およびシーリング機能があるだけでなく、システムの安全保護の重要な障壁でもあります。したがって、ケーブルグランドは、産業自動化、エネルギー輸送、または安全性に敏感な産業であろうと、重要な役割を果たします。
ケーブルグランドのサイズは小さいですが、現代の産業システムで重要な役割を果たしています。基本的なケーブルの固定から、高レベルのシーリング、爆発防止、およびEMCシールド機能まで、安全性、パフォーマンス、および安定性の複数の保証をカバーしています。絶えずアップグレードされた産業機器とインテリジェントシステムに直面して、ケーブルグランドの技術的性能にも高い要件が置かれています。ケーブル固定ヘッドの正しい選択と合理的なアプリケーションは、プロジェクトの実装プロセス中にすべての電気エンジニアおよび機器メーカーが無視できない重要な部分です。
産業の自動化、電化、およびインテリジェンスの開発により、ケーブルグランドの市場需要は増加し続け、より高いパフォーマンス、インテリジェント、および環境に優しい固定ヘッド製品を促し、出現し続け、電力システムの安全性と効率を高めるのに役立ちます。
